Tudo bem limpo: o conector

Dentre as características físicas de uma fibra, a fragilidade é um ponto fraco. Por isso o motivo de que a fibra fica guardada em segurança no cabo de fibra óptica. Porém se fizer uma pequena pesquisa vai observar existem MUUUIIITOOOS tipos de cabos de fibra ópticas e todas dentro das normas de cabeamento estruturado.

Como faz para conectar nas interfaces de rede?

Neste caso é preciso ter uma pequena infraestrutura para permitir que a luz faça sua propagação pela fibra, que está protegida dentro da estrutura do cabo de fibra. E assim a luz fica disponível na porta da conexão de rede.

A estrutura tem os dispositivos da imagem a seguir:

Observe que o cabo de fibra óptica e a própria fibra óptica podem ser de qualquer tipo porque o equipamento seguinte (a caixa de emenda na figura) permite que as fibras internas do cabo possam estar disponíveis de forma individual.

Este dispositivo que fica entre o cabo e o cordão chama-se Caixa de Emenda e tem vários tamanhos (o que está na imagem pode ser acoplado em um rack).

Para fazer a conexão com a interface de rede é utilizado um cordão de fibra óptica, que está mais à direita na imagem anterior.

E ele é o motivo deste post: a ponta deste cordão pode ter MUUUIIITOOOS tipos de conector. Além disso, é a montagem deste conector a justificativa para o resto do título do post

PRECISA ESTAR O MAIS LIMPO POSSÍVEL,

SEMPRE!!!

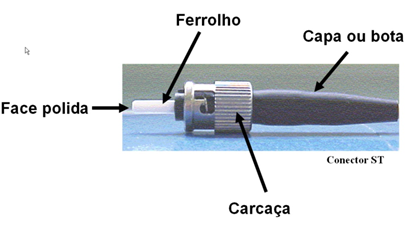

Vamos por fases. Primeiro as partes que fazem parte do conector, em linhas gerais como mostra a imagem a seguir.

Na imagem, quero que observem  a seguinte parte do conector: a face polida! Nesta parte do conector acontece a conexão entre as partes (conector da interface e conector do cordão, por exemplo) para transferência do feixe luminoso.

Ter um cuidado com esta conexão é de extrema importância.

Alguns problemas que podem acontecer com o sinal transmitido pela fibra óptica são resultado da falta de cuidado no uso e manuseio das terminações ópticas. Um exemplo de boas práticas no manuseio desta parte do conector é manter a capa de proteção do ferrolho e ser retirada apenas quando for executar a inserção em uma conexão para ser utilizada.

O objetivo é que ao manter a proteção, evita 1 das duas piores dores de cabeça quando ao uso da fibra em uma infraestrutura: a sujeira no núcleo da fibra ( a outra é uma quebra do núcleo). A figura a seguir ilustra um conector sem problemas de sujeira e afins:

Já na imagem a seguir acontece justamente o oposto da imagem anterior, com a extremidade do conector coberta de sujeira:

Obs: os pontos na figura é resultado da gordura corporal que entrou no núcleo da fibra.

Com a questão da sujeira já descrita, passamos para a conexão entre os núcleos. Para que a conexão com o conector seja a mais fidedigna possível é aplicada a técnica de polimento na face do conector. Com esta ação é possível ter uma melhor transmissão do sinal adaptado ao tipo de conector utilizado.

Alguns exemplos de tipos de polimento são:

PC (Physical Contact) e UPC (Ultra Physical Contact): face convexa do ferrolho para permitir contato entre as fibras;

APC (Angled Physical Contact): face convexa com ângulo em relação ao ferrolho de 5º a 15º;

Porque esta informação é importante?

Para que tenhamos conhecimento sobre a compatibilidade entre os conectores através do polimento que os mesmos utilizam e conseguir o melhor desempenho do sinal. Para os exemplos anteriores, a compatibilidade é a seguinte:

PC é compatível entre si. UPC é compatível entre si. UPC é compatível com PC

APC é compatível entre si, porém NÃO é compatível com PC e nem com o UPC

E afinal como é um conector para fibra óptica?

É assim:

Pode escolher!!!😇

Exato, são muitos! E a escolha depende da interface que pretende ligar e ainda o polimento aplicado. Por exemplo, um modelo de serviço de conectorização do fabricante Furukawa como da imagem a seguir

Permite entrega de cabo óptico com as seguintes características:

E com os seguintes tipos de polimento

Observe que são muitas os detalhes para a escolha de um conector, devido a variedade de produtos, inclusive homologados pela norma ANSI/TIA 568.3 D (de outubro de 2016)

Por fim, deixo um link com um video (dentre os vários disponíveis) de como fazer a conectorização de um conector fora da fábrica.

O que temos a seguir? A emenda!!! Em cabeamento estruturado??? Sim, em fibra óptica, e apenas em fibra óptica, é permitido e homologado pela norma de cabeamento estruturado. Veremos os detalhes no post a seguir.

#ManterTudoLimpo
